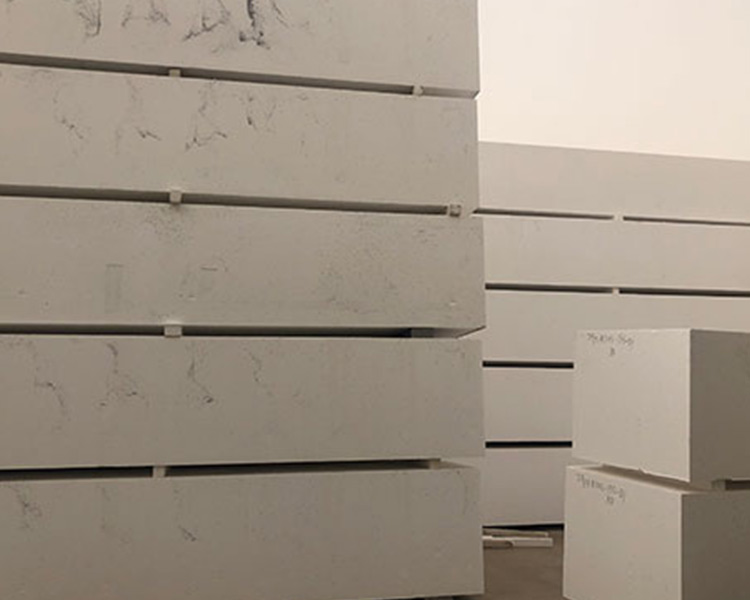

山西興富利太原聚苯板應用

一、可去皮處理。普通擠塑板表皮為光面，其表皮與膠粘劑及抹面砂漿的可粘接性較差。我們可將擠塑板做拉毛處理，使表面粗糙均勻有利粘貼，大大提高了系統(tǒng)的黏結力，加大了可靠性。另一方面也通過去皮處理均勻釋放了一定量的內(nèi)部應力。

二、國標情況。行業(yè)內(nèi)正在努力加強擠塑板的應用規(guī)范和標準，從而來保證擠塑板在外墻外保溫中的合理使用。國標中規(guī)定去皮型擠塑板的尺寸穩(wěn)定性≤2.0%，通過外墻外保溫系統(tǒng)在一定面積范疇設置伸縮縫，即可有效地釋放系統(tǒng)各層的變形。

三、山西硅質聚苯板尺寸穩(wěn)定性。行業(yè)里多認為擠塑板用于外墻外保溫由于尺寸穩(wěn)定性差，會因氣候的影響而導致其尺寸變形，終導致飾面層涂料開裂，不如EPS系統(tǒng)。實際上我們可以從系統(tǒng)中的材料彈性模量來看，砂漿約為15500MPa，EPS約為4～6MPa，XPS約為7～9MPa。雖然EPS彈性模量比XPS略小，但與砂漿彈性模量相比，EPS與XPS擠塑板都屬于同一數(shù)量級，材料相互之間的約束不會有本質的改變。也就不存在砂漿對EPS的約束比對XPS的約束效果更好的說法，而諸多的工程實例也證實此效果。

現(xiàn)在山西石墨板在我們身邊中應用的很多，很多人都發(fā)現(xiàn)石墨板會出現(xiàn)一些裂紋，這是什么原因造成的呢？山西興富利石墨板生產(chǎn)中不允許有長度在10毫米以上的橫裂紋或縱裂紋，而中等以上規(guī)格產(chǎn)品不許有寬度大于1毫米及長度超過50毫米以上的裂紋，較小的裂紋在產(chǎn)品焙燒過程中多數(shù)可以愈合，但是較大的裂紋在焙燒過程中成為揮發(fā)物的排出通道，并使裂紋越來越大。

1、糊料的粘結劑用量過大或裝料溫度較高，糊料壓出后彈性回脹較大，應力消失比較慢，均可能導致裂紋。裝料溫度較高時煙氣排除不凈，煙氣夾在糊料中，也易產(chǎn)生裂紋。

2、糊料的粘結劑用量過小或裝料溫度太低，糊料的塑性較差，糊料之間粘結力小，因而不易壓實，也易于產(chǎn)生裂紋。

3、擠壓嘴子及壓料室的溫度過高，緊靠擠壓嘴子及壓料室內(nèi)壁的糊料受到過分的加熱，因此與壓料室部分的糊料溫度相差較大,受壓后這兩種料擠出速度不一樣，壓出后的產(chǎn)品因表面與部分回脹系數(shù)不一致,這也容易產(chǎn)生裂紋。反過來說,擠壓嘴子和壓料室的加熱溫度較低，而部位糊料的溫度較高也會有一樣的后果。

4、涼料時糊料涼得不均勻，有時甚至把已冷成硬塊的糊料也加入壓料室內(nèi);而壓料室的加熱不足以在短時間內(nèi)使糊料溫度達到均勻，在這種情況下擠壓出來往往也是造成石墨板表面裂紋的原因。

5、太原硅質聚苯板離開擠壓嘴子后應利用半圓形(對圓形截面石墨板)的或水平板(對方形截面石墨板)的接受臺托住。如果接受臺位置不當，石墨板壓出后彎曲下垂過大也會造成產(chǎn)品的橫裂。
